喷雾干燥设备选型档案：把八类机型的参数摊在墙上看

幕布与塔是一份长期维护的选型档案。我们把离心式、压力式、气流式、闭路循环与低温真空几类喷雾干燥设备的关键参数挂上同一面墙，用物料耐温、溶剂体系、目标粒径、连续产能四把尺子逐张比对，让选型不再依赖口头经验。

  • 统一口径：进风温度、出风温度、蒸发强度、粒径 D50 均按同一取样方法记录，这是横向比较喷雾干燥设备的前提
  • 可核验：每张海报标注定型年份、站内评分与机型类别，评分来自 12 家使用方回访
  • 可追溯：所有条目附带数据来源与修订日期，改口径会留痕
进入双列对比矩阵 查看八张设备海报

上线 2021年03月18日 · 最近更新 2026年10月18日 · 累计更新 157 次

喷雾干燥设备塔体与雾化器结构海报图
海报墙第 1 号：塔体直段、离心雾化器与旋风分离器三段结构示意，拍摄于 2026年04月 现场巡检。
187 ℃离心式机型常用进风温度区间上限
12.4 kg/(m³·h)本档案记录的最高体积蒸发强度
D50 42 μm压力式喷嘴在 12 MPa 下的实测中位径
98.6 %两级除尘配置下的收粉率实测值
Archive Introduction

一份从现场记录里长出来的选型档案

这里不做产品目录的搬运，只做一件事：把同一台喷雾干燥设备在不同物料、不同工况下的表现，按统一口径记录下来，再摊开给人看。

情境：2021 年前后，我们跟着三条中试线做干燥段的数据记录。同一种中药浸膏，两家供应商给出的蒸发强度差了 40%，问下去才发现，一家按进风温度 180 ℃ 计，另一家按 140 ℃ 计，收粉率的取样点也不一样。参数口径不统一，选型就变成了比对话术。

冲突：传统选型资料喜欢给一个漂亮的区间，却很少写清边界条件。于是同一台设备，在热敏物料场景下被夸大了产能，在溶剂型物料场景下又被低估了安全配置。

问题：怎样让不同厂家、不同物料的喷雾干燥设备数据落在同一张表上？

答案：我们建立了三层记录法。第一层是工况卡，锁定进风温度、出风温度、雾化方式与料液固含；第二层是结果卡，记录蒸发强度、粒径 D50、含水率与收粉率；第三层是异常卡，凡是发生粘壁、结块、尾气带粉的情况，单独标注当时的操作变量。三层卡合并之后，才有了这面海报墙，也才有了这份可被他人复核的喷雾干燥设备档案。

如果你更关心连续式机型，可以先跳到离心式喷雾干燥机档案；若物料含有机溶剂，直接看闭路循环喷雾干燥对比矩阵；遇到热敏物料，请配合热敏物料低温干燥排查清单逐项核对，蒸发强度的换算规则见参数数据表。

  1. 2021年03月18日档案站上线，收录 26 条中试工况卡，第一版口径说明发布。
  2. 2022年07月05日补充闭路循环与惰性气体保护工况条目，新增溶剂残留记录项。
  3. 2023年11月22日引入粒径 D50 激光粒度复核流程，淘汰 18 条口径不一致的旧条目。
  4. 2025年05月09日建立收粉率两级除尘取样规范，覆盖旋风加布袋的组合配置。
  5. 2026年10月18日第 157 次更新，修订收粉率口径并补齐八张设备海报的评分字段。

内容更新日志

统一收粉率取样点为旋风出口与布袋出口分别计量，修订 8 张海报的评分与年份字段。
新增磷酸铁锂前驱体干燥的进风温度区间记录，补录 6 条现场数据。
修正压力式喷嘴在 12 MPa 以上时 D50 变化的描述，附粒度复核说明。
新增粘壁异常卡 11 条，按塔壁温度、料液固含、雾化转速三因子归类。

口径说明：体积蒸发强度按塔体直段有效容积计，不含锥体；收粉率按干基粉重除以理论干固形物计。数据来源：现场工况卡与使用方回访记录，2021—2026 年累计 428 条。

Compare Matrix

双列对比矩阵筛选：先挑两台，再看差异

矩阵分两列。左列放候选机型，右列放对照机型，下方逐行展开雾化方式、进风温度、蒸发强度、粒径 D50、含水率、收粉率与适配物料。筛选条可以先把海报墙按类别收窄，再回到矩阵做一对一比较，把两台喷雾干燥设备的差异压缩到八行读数里。

按类别筛选海报墙

A 列 · 候选机型

B 列 · 对照机型

对比矩阵读数说明：所有数值取自 2021—2026 年工况卡，区间值代表同一机型在不同物料下的实测跨度，不是设备极限值。
对比维度A 列：离心式 LPG-500B 列：压力式 YPG-800
雾化方式高速离心盘，转速 12000—18000 r/min高压泵配喷嘴，压力 8—14 MPa
进风温度150—187 ℃160—210 ℃
蒸发强度8.6—12.4 kg/(m³·h)6.2—9.1 kg/(m³·h)
粒径 D5055—92 μm32—48 μm
出料含水率2.0—4.5 %1.5—3.2 %
收粉率96.2—98.6 %94.0—97.3 %
适配物料中药浸膏、电池前驱体、陶瓷浆料染料、乳粉、速溶饮品、无机盐
主要限制高固含料液易在塔壁形成半干层喷嘴易磨损，细粉比例偏高

当前对比：离心式 LPG-500 对 压力式 YPG-800。差异集中在粒径与收粉率两行，粒径差 40 μm 量级，收粉率差约 1.5 个百分点。

Equipment Posters

设备海报墙：八张档案，点击看详情

每张海报都是一份档案卡，标注定型年份、站内评分与机型类别。站内评分来自 12 家使用方在 2026 年上半年的回访打分，满分 10 分，评分只看运行稳定性与参数一致性，不看报价。金色角标代表 2026 年内有参数修订，松石绿角标代表本季度新增条目。点击任意海报可打开详情弹窗，详情里给了预约选型咨询入口。

当前显示 8 张海报 · 未启用类别筛选回到双列对比矩阵继续比较

Story Line

故事线梳理：伏笔埋在哪儿，又在哪一章被回收

参数是静态的，故事线是活的。我们把 2021 年至今的记录按章节串起来，每章标注伏笔与回收位置，彩蛋单独放在末尾。这样做的目的很朴素：不让偶然现象混进结论，也不让一条有价值的异常被埋没。

喷雾干燥设备档案故事线全景海报

  1. 第一章 · 立项与第一张工况卡

    档案站上线当天，第一条记录是中药浸膏的中试工况：料液固含 32 %，进风 168 ℃，出风 88 ℃。同一张卡上还留了一个当时没人解释得通的数字，出风温度比设定值低了 6 ℃。伏笔：出风温度异常

  2. 第二章 · 放大后第一次粘壁

    生产型塔连续运行 11 天后塔壁出现半干层。回头翻记录才发现，出风温度偏低的那个窗口，正是雾化盘开始磨损的时段。回收：第 47 号卡 这条线索后来成了判断雾化盘状态的辅助依据。

  3. 第三章 · 溶剂型料液带来的转折

    料液换成含乙醇体系，普通开路系统不再适用，闭路循环喷雾干燥正式进入档案。这一章埋了第二处伏笔：氮气纯度计在连续运行 40 小时后读数缓慢漂移。伏笔：纯度计漂移

  4. 第四章 · 粒径复核推翻旧结论

    引入激光粒度复核后，18 条旧条目的 D50 被发现口径不一致，全部淘汰。同时回收了纯度计漂移的伏笔，原因是取样管路存液，清洗周期从 40 小时改为 24 小时。回收：纯度计漂移

  5. 第五章 · 收粉率口径统一

    旋风出口与布袋出口分开计量，收粉率终于可以横向比较。这一章修正了一个流传很广的说法：把收粉率从 94 % 提到 98 % 靠的不是提高进风温度，而是两级除尘与降低出口风速。

  6. 第六章 · 第 157 次更新

    八张设备海报补齐评分与定型年份字段，评分来自 12 家使用方在 2026 年上半年的回访打分。回收：全部伏笔归档

彩蛋与隐藏细节

  • 档案编号里以 047 结尾的工况卡共 9 条，其中 7 条与雾化盘状态相关，遇到这类编号可以先查雾化盘。彩蛋 01
  • 海报墙八张图的数字编号与卡片在档案表里的排序一致，011 到 018 对应第八类到第一类的倒序，用于快速对照。彩蛋 02
  • 站内评分满分为 10 分，但至今没有机型拿到 9.5 以上，原因是评分项里包含参数一致性，越是大批量连续运行，一致性扣分越明显。彩蛋 03
  • 所有时间线日期都能在内容更新日志里找到对应条目，找不到的那一条是 2022 年的补录，日期以现场纸质记录为准。彩蛋 04
Why This Archive

核心优势：六个能落到实处的做法

不谈多年经验，也不谈专业团队。下面六条都可以用档案里的条目数、日期和方法说明来核对，任何一条对不上，欢迎在留言墙直接指出。

统一口径

进风温度、出风温度、蒸发强度、粒径 D50、含水率与收粉率六项全部按同一取样方法记录。口径一旦调整，旧条目重算并留痕，2026年10月18日的修订就重算了 8 张海报的数据。

场景化筛选

不按参数大小排列，而是按物料耐温、溶剂体系、目标粒径、连续产能四把尺子归类。筛选条先把候选收窄，再用双列矩阵做一对一比较，减少无关参数干扰；对喷雾干燥设备而言，少看两行无关数据往往比多算一次更有效。

可核验评分

站内评分来自 12 家使用方回访，评分只看运行稳定性与参数一致性，不看报价与品牌。每张海报都标注定型年份与评分，评分项与扣分理由写在数据表下方。

异常优先

粘壁、结块、尾气带粉这类问题单独建异常卡，2026年04月02日一次性补录 11 条，按塔壁温度、料液固含、雾化转速三因子归类，不美化也不隐藏，这是判断一台喷雾干燥设备是否适配物料的直接证据。

放大规则库

37 条中试工况卡里 29 条成功迁移到生产型设备，失败的 8 条中有 6 条是雾化方式被替换导致粒径口径错位。放大时按体积蒸发强度折算，而不是按绝对蒸发量等比放大，这也是档案里关于喷雾干燥设备放大环节被引用最多的一条结论。

固定更新节奏

每月至少一次修订，重大口径变化单独发说明。上线至今累计更新 157 次，最近一次为 2026年10月18日，下一次修订计划在 2026年11月中旬完成。

Parameter Data

参数数据表：六项指标的横向读数

表格里的区间代表同一机型在不同物料下的实测跨度，不是设备极限值。体积蒸发强度按塔体直段有效容积计，不含锥体，换算方式见表下说明。

数据来源：现场工况卡与使用方回访记录，2021年至2026年累计 428 条，最近复核 2026年10月18日，表中每一行都对应一台在役的喷雾干燥设备。
机型类别体积蒸发强度粒径 D50出料含水率收粉率主要适配场景
离心式大型塔8.6—12.4 kg/(m³·h)55—92 μm2.0—4.5 %96.2—98.6 %中药浸膏、电池前驱体、陶瓷浆料
压力式细粉塔6.2—9.1 kg/(m³·h)32—48 μm1.5—3.2 %94.0—97.3 %染料、乳粉、速溶饮品、无机盐
气流式小批量3.5—6.8 kg/(m³·h)25—60 μm2.2—5.0 %92.5—96.0 %高粘度料液、少量多品种
闭路循环系统5.8—8.4 kg/(m³·h)40—70 μm1.8—3.6 %95.0—97.8 %含乙醇丙酮体系、易氧化物料
低温真空机型4.1—6.3 kg/(m³·h)45—85 μm2.5—5.5 %93.0—96.5 %益生菌、酶制剂、香精微胶囊
中试放大机型3.0—7.2 kg/(m³·h)30—80 μm2.0—4.8 %92.0—97.0 %小试到中试的参数迁移验证

换算说明：体积蒸发强度等于每小时蒸发水量除以塔体直段有效容积。若只掌握绝对蒸发量，需同时拿到塔径与直段高才能折算，缺一项则本表不适用。含水率按出料口取样，105 ℃ 恒重法测定；收粉率按干基粉重除以理论干固形物计，两条口径不同时，同一台喷雾干燥设备的收粉率读数可以相差 2 个百分点以上。

Score Rank

站内评分榜：只看稳定性与参数一致性

评分方法固定：运行稳定性占 6 分，参数一致性占 4 分，由 12 家使用方按同一份回访问卷打分后取均值。榜单每季度复核一次，评分下降会保留历史记录，便于判断一台喷雾干燥设备的状态是偶发波动还是趋势性下滑。

  1. 01 电池材料干燥产线机评分榜首位海报 电池材料干燥产线机 CPL-1200 · 9.0 分

    大批量连续运行 6 个月，含水率波动控制在 0.3 个百分点内，磁性异物六环节归因清晰。
  2. 02 闭路循环喷雾干燥系统评分榜海报 闭路循环系统 CLG-300 · 8.9 分

    氧含量长期稳定在 5 % 以下，溶剂回收率实测 92 % 至 96 %，安全联锁动作记录完整。
  3. 03 离心式 LPG-500 · 8.7 分

    体积蒸发强度上限最高，但高固含料液需配合塔壁气扫，参数一致性扣分主要来自粘壁工况，属于高强度运行打法，对喷雾干燥设备的塔壁气扫配置要求最高。
  4. 04 中试型 ZLG-25 · 8.6 分

    参数迁移成功率 29 / 37，扣分点集中在雾化方式替换后的粒径口径对齐。
  5. 05 低温真空 DWG-150 · 8.4 分

    热敏物料活性保留表现最好，代价是蒸发强度只有离心式的一半左右。
  6. 06 中药浸膏 HPG-350 · 8.3 分

    防粘壁气扫有效，但进风温度每提高 10 ℃ 粘壁概率上升约 12 %，操作窗口较窄。
Archive News

相关资讯：四条带日期的档案动态

每条资讯都对应一次具体的记录修订，日期统一为年月日格式，便于与内容更新日志交叉核对。

收粉率取样口径修订说明发布

2026年10月12日

旋风出口与布袋出口分别计量后，八张设备海报的收粉率字段同步重算。修订后同类机型的横向可比性提高，最高与最低值区间收窄约 1.2 个百分点，也让跨厂比较同一类喷雾干燥设备成为可能。

  • 档案规范
  • 收粉率
  • 口径修订

磷酸铁锂前驱体进风温度区间补录完成

2026年09月20日

补录 6 条现场数据，进风温度集中在 175 ℃ 至 187 ℃。数据同时显示，出料含水率对进风温度的敏感度低于对雾化转速的敏感度。

  • 电池材料
  • 进风温度
  • 含水率

闭路循环系统氧含量控制实测小结

2026年08月06日

连续运行 40 小时的氧含量曲线显示，纯度计读数漂移与取样管路存液相关，清洗周期由 40 小时缩短至 24 小时后曲线恢复平稳，这一条对含溶剂工况的喷雾干燥设备尤其重要。

  • 闭路循环
  • 安全控制
  • 氧含量

压力式喷嘴磨损对粒径影响的复核

2026年06月28日

喷嘴运行 320 小时后，D50 由 36 μm 上移至 44 μm。复核结论写入档案：按运行小时数更换喷嘴，比按出料手感判断更可靠。

  • 压力式
  • 粒径D50
  • 易损件
Selection Guide

选型五步：从物料窗口走到放大路径

这五步是我们自己跟线时用的顺序，先约束再比较，能避免一开始就掉进参数大小的比较里。

  1. 第一步 · 划定物料窗口

    先确定物料能承受的温度上限与下限，含溶剂体系单独标注。热敏物料从 60 ℃ 至 95 ℃ 区间起试，并预留 15 ℃ 至 20 ℃ 余量。

  2. 第二步 · 确定雾化方式

    粘度高、批量小优先气流式；需要细粉且分布窄用压力式；追求粗颗粒与高蒸发强度选离心式。放大时不要替换雾化方式。

  3. 第三步 · 反推蒸发强度与塔径

    用目标产量除以可接受的体积蒸发强度得到塔体容积，再结合塔径与直段高比例确认尺寸，不要只看绝对蒸发量。

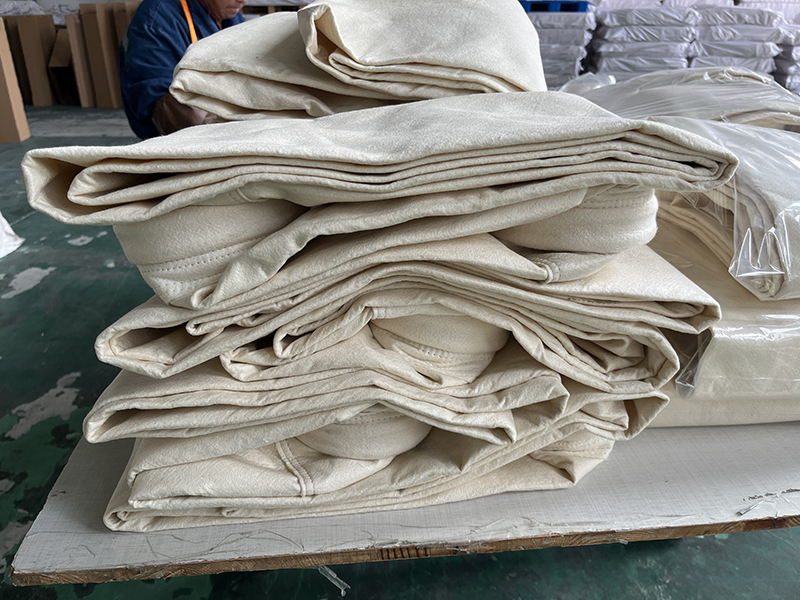

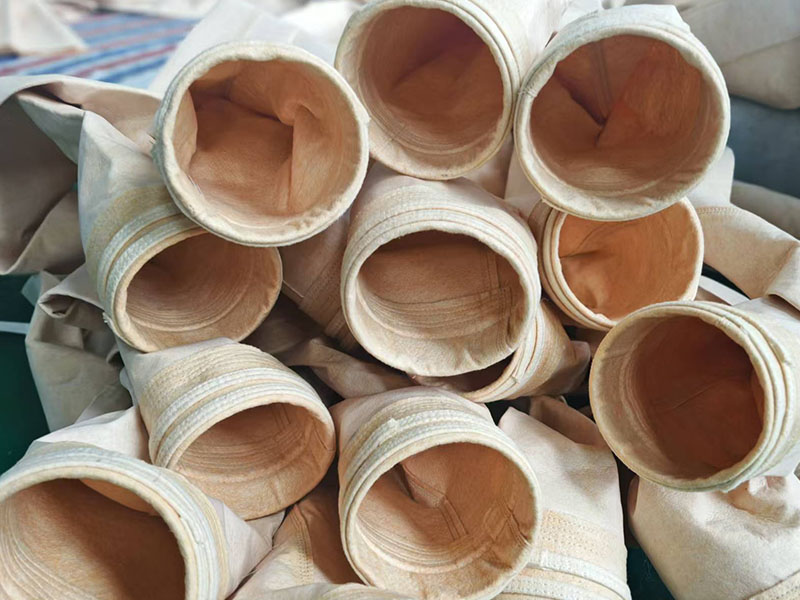

  4. 第四步 · 定除尘与收粉配置

    先定收粉率下限，再选旋风加布袋或加湿式除尘的组合。收粉率从 94 % 提到 98 % 的代价是系统阻力上升，需同步核算风机余量，这一步直接决定喷雾干燥设备的长期运行成本。

  5. 第五步 · 规划放大路径

    中试阶段就把进风温度、雾化转速、料液固含三组变量记录下来，放大时按体积蒸发强度折算，并复核粒径 D50 是否落在目标区间。

FAQ

常见问题：六条手写答复

以下答复全部来自档案记录与现场回访，数值可在参数数据表中核对。展开任意一条即可查看完整回答。答复中的数值均以实测工况卡为准，不对某一品牌或某一台喷雾干燥设备作推荐。

喷雾干燥设备处理热敏物料时，进风温度应该怎么设定？
以物料能承受的极限温度往下留 15 ℃ 至 20 ℃ 余量，再从 60 ℃ 至 95 ℃ 区间起试。档案里益生菌类物料在 75 ℃ 进风、真空辅助条件下活性保留相对提升 15 % 至 22 %，温度每上调 10 ℃ 活性下降趋势明显，因此建议先做 3 组小试再定值。
离心式与压力式喷雾干燥设备在粒径控制上有什么差别？
离心式靠雾化盘转速调节，D50 多在 55 μm 至 92 μm，粒径可通过转速连续微调；压力式靠喷嘴孔径与压力，D50 集中在 32 μm 至 48 μm，分布更窄但调节幅度有限。需要细粉且分布窄选压力式，需要粗颗粒且流动性好选离心式。
闭路循环喷雾干燥系统适合哪些物料？
适合含乙醇、丙酮、乙酸乙酯等有机溶剂，或易氧化、易吸潮的物料。系统以氮气为循环介质，把氧含量控制在 5 % 以下，同时冷凝回收溶剂，实测回收率多在 92 % 至 96 %，需按溶剂爆炸极限与冷凝温度核算安全余量。
塔内出现粘壁和结块怎么排查？
先看三点：塔壁温度是否低于露点、料液固含是否超过 45 %、雾化转速是否偏低。档案里 14 条浸膏工况卡显示，进风温度每提高 10 ℃，粘壁异常概率上升约 12 %，而收粉率只提高不到 1 个百分点，因此优先调转速与固含，而不是一味升温。
蒸发强度与收粉率之间怎么平衡？
蒸发强度按塔体直段有效容积计，取值 8.6 至 12.4 kg/(m³·h) 的机型往往风速偏高，细粉被尾气带走更多；把收粉率从 94 % 提到 98 % 通常靠两级除尘与降低出口风速，代价是设备阻力上升。选型时先定收粉率下限，再反推可接受的蒸发强度。
中试放大到生产型设备，参数为什么对不上？
最常见的原因是雾化方式被换掉了。档案里 37 条中试工况卡中 29 条成功迁移，失败的 8 条里有 6 条把中试的离心盘换成了生产线的压力喷嘴，粒径口径没有对齐。放大时应保持雾化方式一致，并按体积蒸发强度而非绝对蒸发量折算产能。
Guest Wall

留言墙：来自使用方的现场反馈

留言墙只做展示，不提供提交功能。所有内容来自线下回访与邮件往来，经当事人同意后公开，头像与姓名已做处理。

留言使用方头像一

制药车间工艺员 · 2026年09月28日

把收粉率口径写清楚这点很受用，我们去年验收就是因为取样点不同吵了两周。想请教中药浸膏在固含 38 % 时的进风温度区间。

档案组回复：该固含区间建议从 160 ℃ 起试，配合塔壁气扫，粘壁记录会明显减少，完整数据见参数数据表第二行。
留言使用方头像二

正极材料产线工程师 · 2026年09月11日

磁性异物那六个环节的归因写得很实在。我们按这个思路查了一遍，最后发现是旋风下料口的密封件老化。

档案组回复：这条已补录进异常卡，密封件更换周期建议与喷嘴磨损检查合并执行，减少停机次数。
留言使用方头像三

食品粉体厂设备主管 · 2026年08月19日

闭路循环那套氧含量控制的实测曲线很有价值。我们含乙醇的料液一直不敢上开路系统，现在心里有底了。

档案组回复：安全余量务必按溶剂爆炸极限核算，冷凝温度与尾气温度两组数据建议同时记录，便于回溯。
留言使用方头像四

中试平台研究员 · 2026年07月30日

放大失败的归因很中肯。我们上次就是把离心盘换成喷嘴，粒径整体偏细，客户验收时卡住了。

档案组回复：建议放大前后各做一次激光粒度复核，D50 偏差超过 15 % 就回到雾化方式这一层重新确认。

如果你在现场也遇到过参数对不上的情况，欢迎在下方评论区写下你的物料类型、进风温度与目标粒径，并附上你对喷雾干燥设备选型口径的疑问，档案组会挑选有代表性的记录补录进工况卡。留言时带上离心式喷雾干燥机或闭路循环喷雾干燥的具体场景描述，更容易被整理成可核对的条目。

↑
